Описание

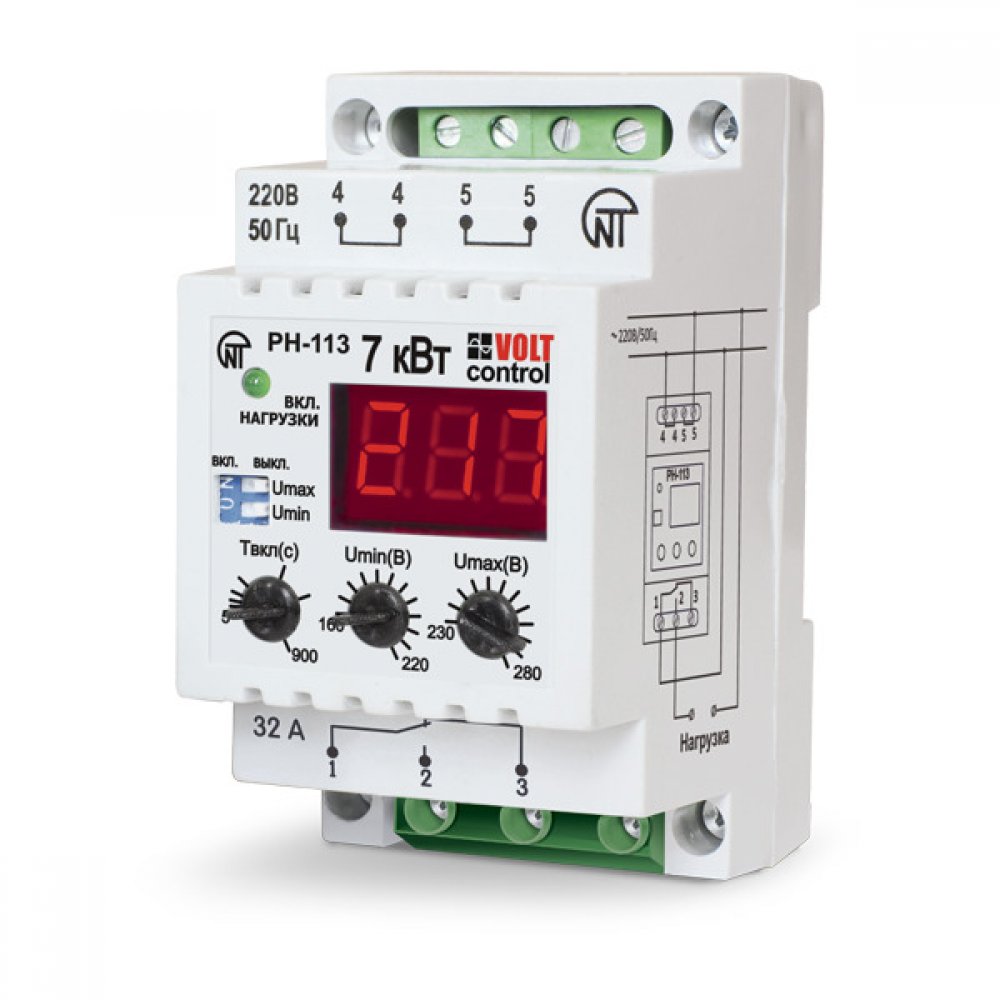

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах, как:
-
- реле напряжения;
-
- реле минимального напряжения;
-
- реле максимального напряжения;
-
- реле времени с задержкой на включение.
На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
-
- текущее действующее значение напряжения;
-
- точное значение устанавливаемого параметра;
-
- время оставшееся до момента повторного включения нагрузки;
-
- аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
-
- порог срабатывания по максимально допустимому значению напряжения;
-
- порог срабатывания по минимально допустимому значению напряжения;
-
- задержку времени включения нагрузки после восстановления параметров сети.
