Описание

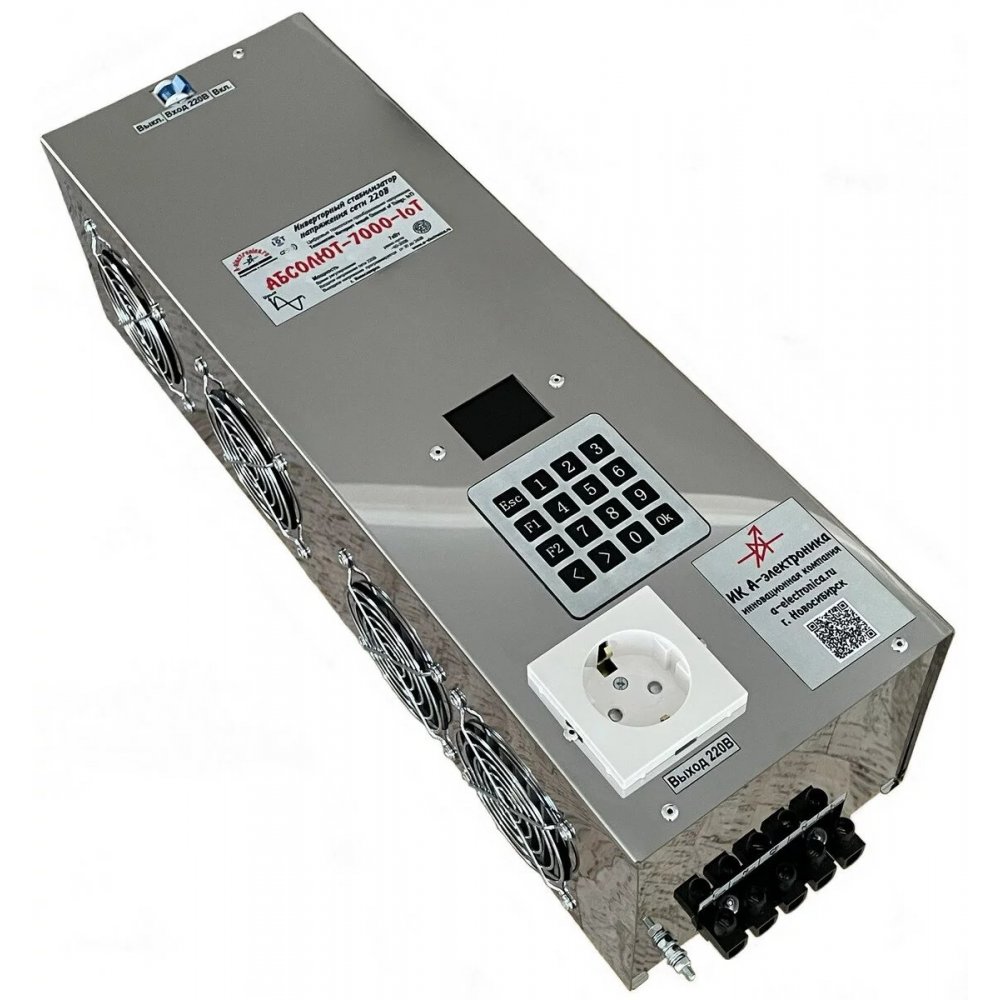

Новейшая версия инверторного стабилизатора “АБСОЛЮТ-7000-IoT”.
Новые свойства, основные преимущества при использовании инверторных стабилизаторов в сравнении со старыми трансформаторными стабилизаторами (релейными, тиристорными, сервоприводными):
- Нет скачков напряжения.
Напряжение на выходе стабилизатора абсолютно не меняется при любых сколь угодно быстрых и больших (в пределах 60-300В) изменениях напряжения в сети 220В. Время регулирования равно нулю, так как выходное напряжение не зависит от входного, а формируется программно за счет энергии внутреннего накопителя. Даже при полном кратковременном отключении напряжения на входе напряжение на выходе остается неизменным.
У всех других, старых, трансформаторных, стабилизаторов (релейных, тиристорных, сервоприводных) при регулировании кратковременно разрывается цепь трансформатора при переподключении его обмоток, что ведёт к провалами и импульсным выбросам, ступенчатым изменениям напряжения. Мигает свет, трещат реле, электроприборы из за этого могут не работать или выйти из строя.
В инверторном стабилизаторе АБСОЛЮТ-7000-IoT нет разрыва цепи, свет не мигает при регулировании даже если рядом работает электросварка. - Широкий диапазон рабочих входных напряжений сети 220В от 60 до 300В.
Становится возможной работа на особо слабых сетях с большими просадками напряжения под нагрузками. - Уменьшение токов в проводах входной сети 220В в среднем на 20-40%.
Токи снижаются на величину реактивных токов нагрузки за счет входного корректора коэффициента мощности АБСОЛЮТ-7000-IoT, провода меньше греются, повышается пожаробезопасность. - Можно программно задать любое выходное напряжение в диапазоне 30-240В 50Гц.
Становится возможным эксплуатировать оборудование изготовленное для сетей других стран, например 110В, или выставить напряжение под оптимальную работу именно ваших приборов. - Позволяет запустить электродвигатели с большой пусковой мощностью.
За счёт математических алгоритмов работы обеспечивается передача энергии для запуска без отключения за счёт чуть более медленного старта. - Вес стабилизатора АБСОЛЮТ-7000-IoT 5 кг.
Вес качественных трансформаторных стабилизаторов аналогичной мощности 20-80 кг.
АБСОЛЮТ-7000-IoT легко установить, его габариты значительно меньше, проще найти место для установки.
Краткие технические характеристики
| Входное напряжение сети | 60-300В |
| Максимальный входной ток | 35А |
| Коэффициент мощности по входу сети | 0,98 |
| Мощность долговременная | 7000Вт |
| Коэффициент гармонических искажений выходного напряжения | менее 3% |
| Время регулирования | 0 сек |
| Размеры корпуса | 144*157*466мм |
| Масса | 5кг |
Основные технические характеристики
| Параметр | мин. | ном. | макс. |
|---|---|---|---|
| Максимальный входной ток, А | – | – | 35 |
| Максимальное напряжение сети, В ср.кв. | – | – | 300 |
| КПД, % | – | 97 | – |
| Рабочая температура, ˚С | -40 | – | +40 |
| Размеры, мм | – | 144*157*466 | – |
| Масса, кг | – | – | 5 |
Нейтральный провод общий для входа и выхода – применена схема с проходной нейтралью.
Параметры для выхода стабилизатора
| Параметр | мин. | ном. | макс. |
|---|---|---|---|
| Выходное напряжение*, В ср.кв. | 30 | – | 240 |
| Допуск на выходное напряжение, % | – | – | 5 |
| Коэффициент гармонических искажений, % | – | – | 3 |
| Долговременная активная мощность, Вт | – | – | 7000 |
| Полная мощность реактивной нагрузки, ВА | – | – | 7000 |
| Допустимый коэффициент мощности нагрузки, | 0 | – | 1 |
| Допустимый фазовый угол нагрузки, | 0 | – | 1 |
| Выходное сопротивление, мОм | – | – | 30 |
| Стабильность выходного напряжения, % | – | – | 1 |
*Выходное напряжение настраивается с помощью системы программирования.
Рис. №1. График зависимости максимальной мощности от входного напряжения
Параметры для входа сети
| Параметр | мин. | ном. | макс. |
|---|---|---|---|
| Порог отключения по понижению напряжения сети*, В | 60 | – | 200 |
| Порог отключения по превышению напряжения сети*, В | 230 | – | 290 |
| Максимальный входной ток*, А | 1 | – | 35 |
| Коэффициент мощности, % | – | 98 | – |
| Мощность холостого хода, Вт | – | 12 | – |
*Параметры настраиваются с помощью системы программирования.
Рис. №2. График зависимости максимального входного тока от входного напряжения
Имеется стандартный набор защит:
| Защита от КЗ выхода | + |
| Защита выхода от перегрузки | + |
| Защита от перегрева | + |
| Автоматический выключатель на входе | + |
| Ограничение входного пускового тока | + |
Для охлаждения стабилизатора применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
