Описание

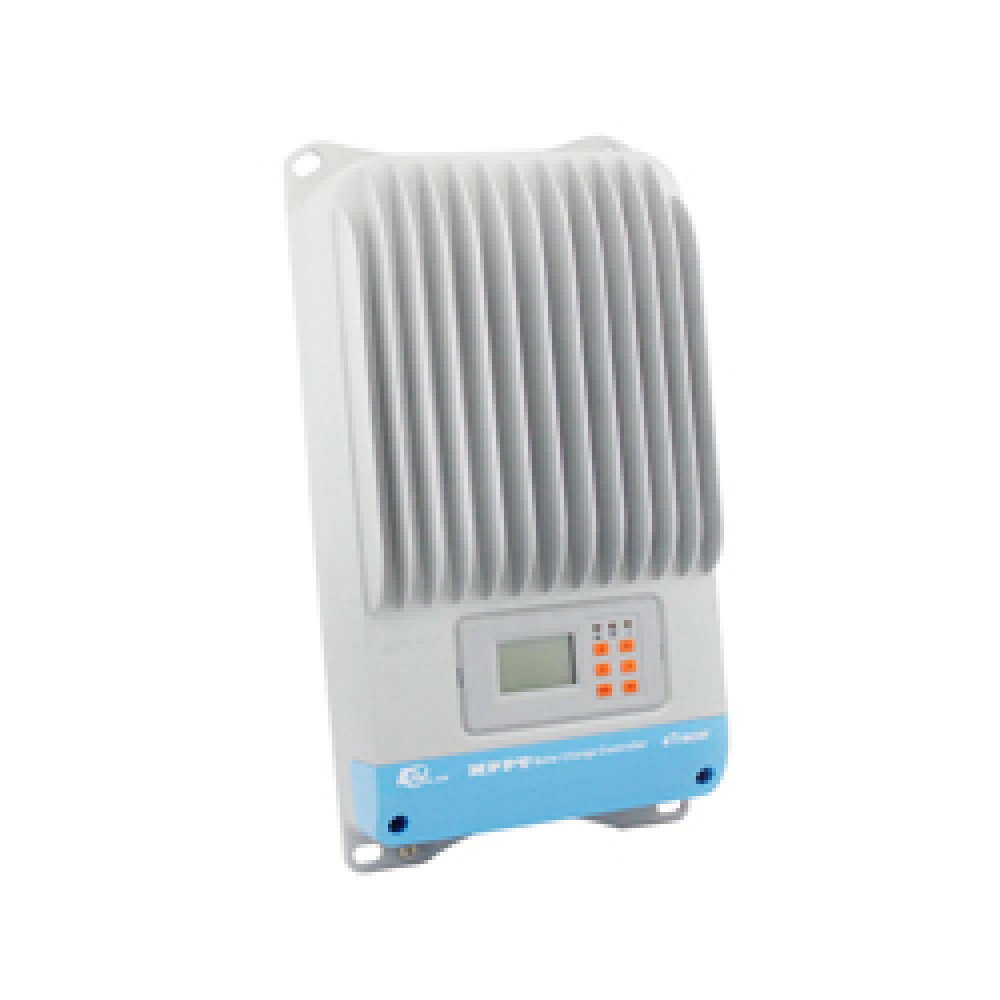

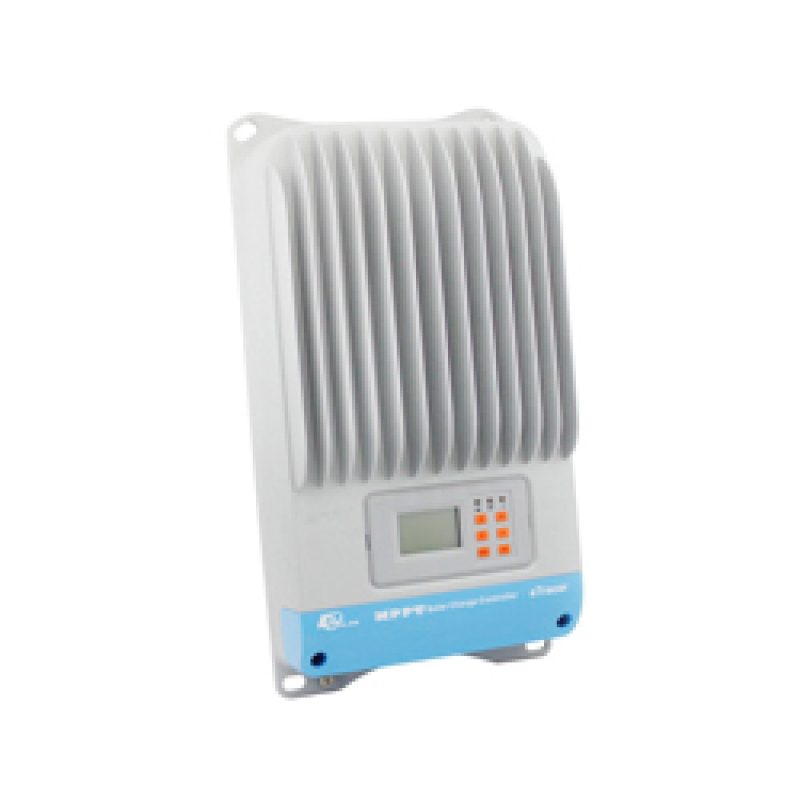

MPPT контроллер eTracer – это новый контроллер c функцией слежения за точкой максимальной мощности (ТММ). Алгоритм полностью автоматический и не требует вмешательства пользователя. Технология eTracer отслеживает точку максимальной мощности (maximum power point voltage) (Vmp) поскольку она меняется в течение дня в зависимости от погодных условий, что обеспечивает максимум получаемой энергии. По функциям близок к контроллеру Morningstar Tristar MPPT, но, в отличие от последнего, имеет встроенный ЖК дисплей.
Особенности ETracer MPPT
Контроллеры ETracer MPPT имеют ряд преимуществ по сравнению с другими контроллерами, а именно:
- Технология заряда MPPT (отслеживание точки максимальной мощности)
- Эффективность преобразования до 98%
- Эффективность отслеживания точки максимальной мощности до 99%
- Высокая скорость поиска точки максимальной мощности (несколько секунд)
- Двухъядерный ARM процессор с DSP обладает высокой скоростью и производительностью.
- Многофункциональный ЖК-экран для отслеживания параметров и управления контроллером. 6 комбинаций кнопок для удобства эксплуатации.
- Возможность записи энергетической статистики. Пользователь может просматривать данные заряда и разряда за день, месяц, год.
- Возможность программировать параметры аккумулятора
- Запоминание параметров за 450 дней работы, с возможностью просмотра данных через компьютер
- Возможность заряда гелевых, герметизированных и заливных АКБ
- Интерфейсы: RS232, RS238 с протоколом Modbus, CAN
- Возможность обновления программного обеспечения контроллера
Электронная защита
- Защита от короткого замыкания солнечной панели
- Защита от перезаряда
- Защита от неправильной полярности подключения СБ и АБ
- Защита от короткого замыкания нагрузки
- Защита от перенапряжения на входе
- Предотвращение разряда АБ через СБ в ночное время
- Защита от перегрева
Технические характеристики
| Марка контроллера | eTracer ET4415BND | eTracer ET6415BND | |
| Рабочее напряжение, В | 12/24/36/48 (автовыбор) | ||
| Максимальное входное напряжение СБ, В | 150 | ||
| Допустимое напряжение на аккумуляторе, В | 8-72 | ||
| Максимальный ток заряда АКБ | 45A | 60A | |
| Максимальное потребление | 1.4-2.2Вт | ||
| Общий провод/заземление | отрицательный | ||
| Макс. мощность по входу при 12В/24В/36В/48В, Вт | 600/1200/1800/2400 | 800/1600/2400/3200 | |
| Напряжение заряда на стадии выравнивания (Equalize) | Герметичные: 14.6В Заливные: 14.8В Настраиваемые: 9-17В | ||
| Напряжение ускоренного заряда (BOOST) | Гелевые: 14.2В Герметичные: 14.4В Заливные: 14.6В Настраиваемые: 9-17В |
||
| Напряжение заряда на стадии поддержки (FLOAT) | Гелевые / Герметичные / Заливные: 13.8В Настраиваемые: 9-17В | ||
| Напряжение переподключения после отключения | Гелевые / Герметичные / Заливные: 12.6В Настраиваемые: 9-17В | ||
| Напряжение отключения нагрузки при разряде АКБ | Гелевые / Герметичные / Заливные: 11.1В Настраиваемые: 9-17В | ||
| Рабочая температура ЖК-дисплея | -20°С…+70°С | ||
| Температура окружающей среды | -25°С…+55°С | ||
| Температура хранения | -30°С…+85°С | ||
| Влажность (без конденсата) | до 95% | ||
| Размер терминалов (сечение проводов) | 35 мм2 | ||
| Класс защиты | IP20 | ||
| Вес, кг | 4,3 | 5,5 | |
| Размеры, мм | 398.6*208*107 | 449*208*107 | |
*Технические характеристики даны для 25°С
