Описание

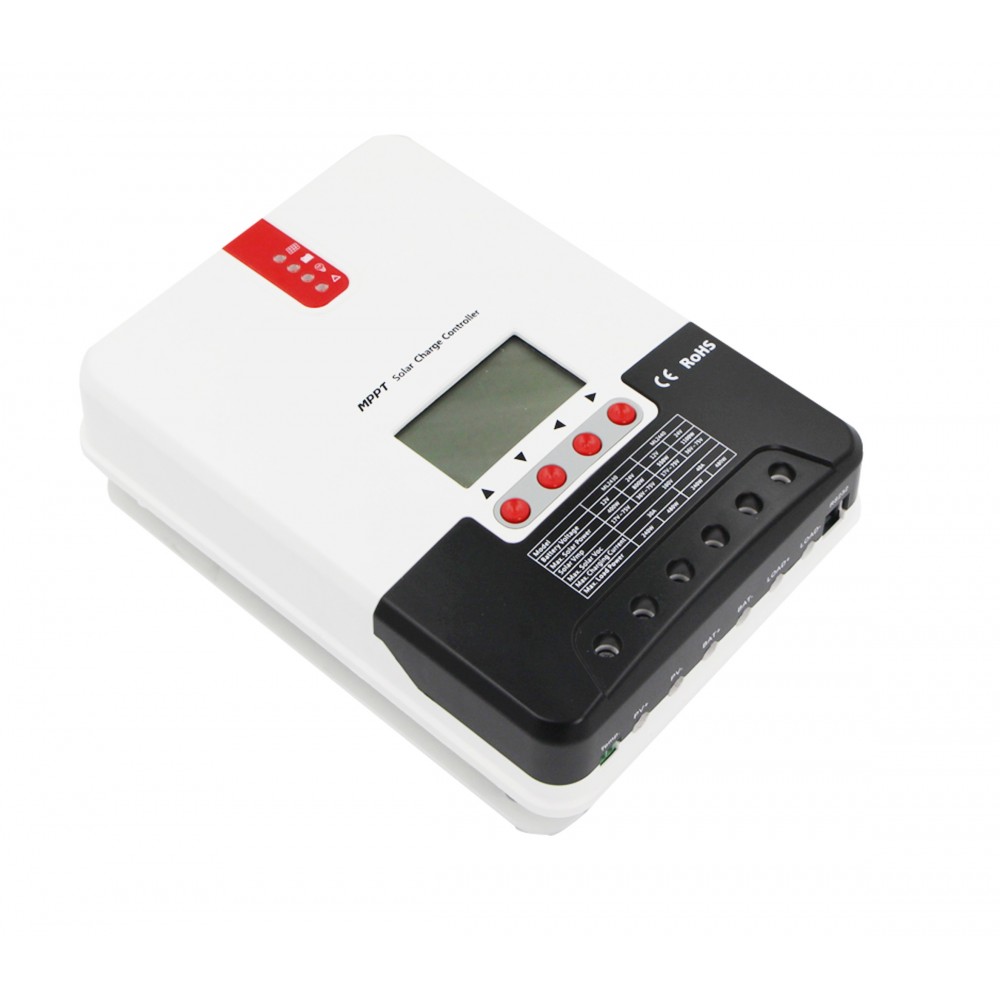

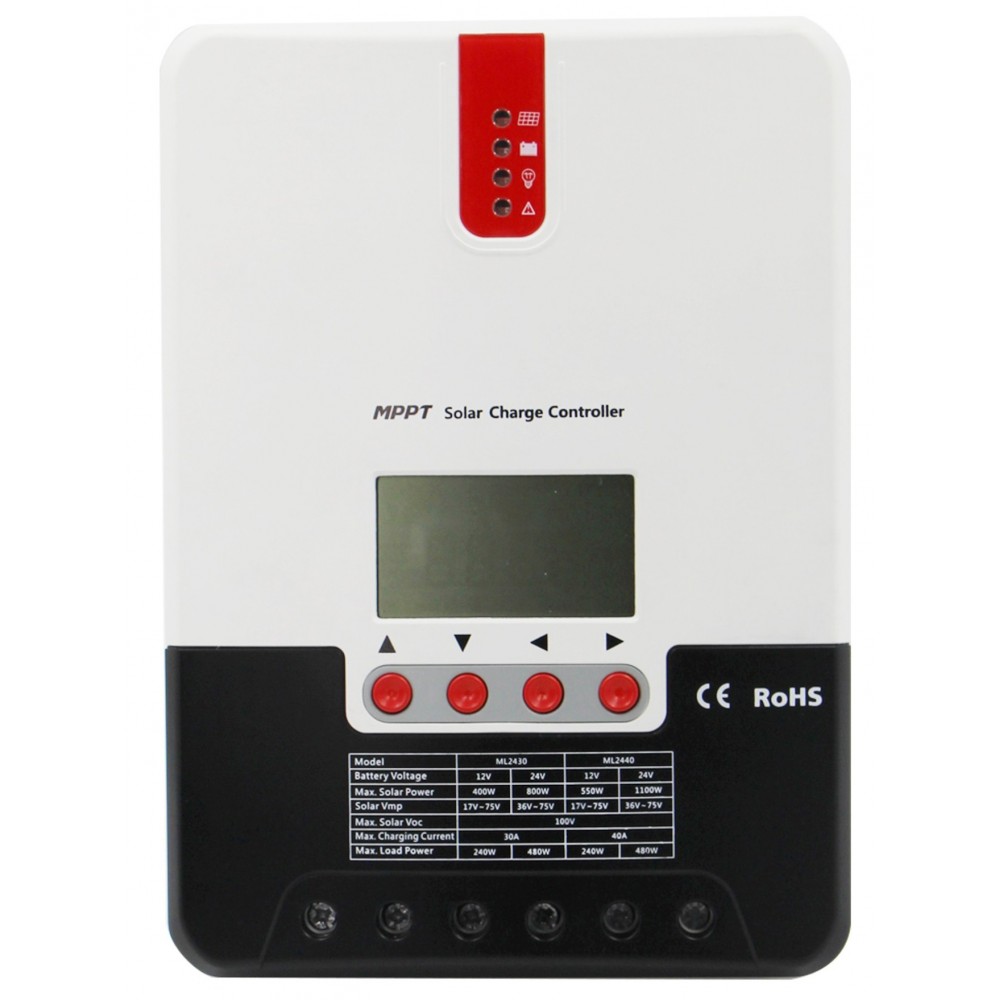

Контроллер солнечного заряда SR-ML2420 20A, 12V/24V относится к серии контроллеров МРРТ-заряда. Эффективность использования МРРТ-заряда на 15-20% превышает эффективность заряда ШИМ-контроллеров.
Контроллер работает в системе 12В и 24В, напряжение системы контроллер определяет автоматически. В комплекте имеется внешний датчик температуры, обеспечивающий точную температурную компенсацию.
Особенности:
- Эффективный заряд даже в случае, когда на солнечную панель падает тень, или панель частично повреждена. Комбинация нескольких алгоритмов обеспечивает точное отслеживание оптимальной рабочей точки на Вольт-амперной характеристики в предельно короткие сроки.
- Встроенный алгоритм отслеживания точки максимальной мощности может существенно улучшить эффективность использования энергии фотоэлектрических систем, и повысить эффективность заряда на 15-20% по сравнению с обычными ШИМ-методом.
- Высокая эффективность слежения за точкой максимальной мощности – 99,9%.
- Максимальная эффективность преобразования напряжения – 98%.
- Возможно заряжать различные виды аккумуляторов: гелевые, герметичные аккумуляторы, открытые аккумуляторы, литиевые аккумуляторы и т. д.
- Контроллер имеет ограниченный ток заряда. Когда мощность солнечная панель превышает определенный уровень и зарядный ток больше, чем номинальный ток, контроллер автоматически снижает мощность заряда и снижает зарядный ток до номинального уровня.
- Автоматическое распознавание напряжения на аккумуляторе.
- Светодиодные индикаторы неисправности и ЖК-экран, который может отображать информацию о неисправности, помогают пользователям быстро выявлять ошибки системы.
- Функцию хранения данных сроком до одного года.
- Контроллер оснащен ЖК-дисплеем, с помощью которого пользователи могут не только проверить эксплуатационные данные и состояние, но и изменять параметры контроллера.
- Контроллер поддерживает стандартный протокол Modbus.
- Защита контроллера от перегрева. Когда температура превышает установленное значение, то ток заряда будет снижаться прямо пропорционально температуре, с тем чтобы сдержать рост температуры контроллера, и избежать повреждений в результате перегрева.
- Температурная компенсация. Контроллер может автоматически регулировать параметры заряд и разряд для того, чтобы продлить срок службы аккумуляторов.
- Молниезащита
Безопасность:
- Защита от перегрузок
- Защита от обратной полярности
- Защита от перезаряда и переразряда
- Защита от молний
- Защита от короткого замыкания
Технические характеристики:
Тип контроллера | ML2420 | ML2430 | ML2440 |
Напряжение системы, В | 12/24 (автовыбор) | ||
Потери в режиме холостого хода, Вт | 0.7 – 1.2 | ||
Напряжение на аккумуляторах, В | 9 – 35 | ||
Максимальное напряжение на входе от СБ, В | 100 (25°С), 90 (-25°С) | ||
Максимальный ток заряда АБ, А | 20 | 30 | 40 |
Номинальный ток нагрузки, А | 20 | ||
Максимальная мощность солнечного модуля, Вт | 260 (12В), 520 (24В) | 400 (12В), 800 (24В) | 550 (12В), 1100 (24В) |
КПД преобразования | ≤ 98% | ||
Эффективность MPPT | >99% | ||
Температурная компенсация | -3.0mV/°C/12V(25°C) | ||
Рабочая температура | -35°C … +45°C | ||
Класс защиты | IP32 | ||
Вес, кг | 1.4 | 2 | 2 |
Коммуникационный порт | RS232 | ||
Высота над уровнем моря | ≤ 3000м | ||
Габариты, мм | 210*151*59.5 | 238*173*72.5 | 238*173*72.5 |
